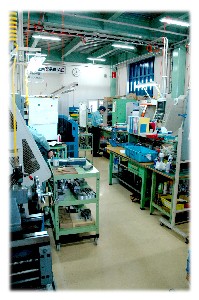

工場内部の明るさを重視し、採光、照明、床面の色に至るまで考慮された作業現場です。

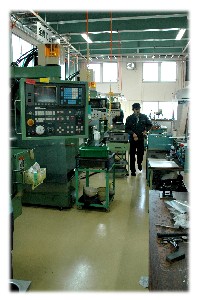

ものづくりの現場として整理整頓・清掃を徹底し、快適な作業環境を保つように心がけています。

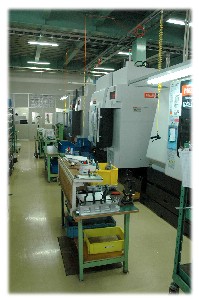

生産本部長・工程責任者の監督の下、一人ひとりがCAD/CAMから工程段取り・実加工までをトータルでこなす「オールマイティ」な技術者たちによって、無駄なく効率的な製造体制を実現しています。
また同時に、極めて高い作業スキルを有する「職人」技術者からリアルタイムで技術を吸収できるフレキシブルな現場の雰囲気を大事にしています。

五軸加工機

設備名 メーカー 製品名 BT X/Y 台数
マシニングセンター
立型 マシニングセンター 同時五軸仕様 マザック VARIAXIS i-700 40 630/1100 1
立型 マシニングセンター 同時五軸仕様
【ツール80本仕様】
マザック VARIAXIS i-600 40 510/910 1
立型 マシニングセンター 同時五軸仕様 マザック VARIAXIS 630-5X 40 630/765 1
立型 マシニングセンター 同時五軸仕様 マザック VARIAXIS 630-5X II 40 630/765 1
立型 マシニングセンター 同時五軸仕様 マザック VARIAXIS 500-5X 40 510/510 1
立型 マシニングセンター 同時五軸仕様 マザック VARIAXIS 500-5X II 40 510/510 1
立型 マシニングセンター 五軸仕様 森精機 SV-50 40 800/510 1
複合加工機
複合加工CNC旋盤 マザック INTEGREX 200-W 1
複合加工CNC旋盤 マザック INTEGREX 200Y 1

マシニングセンター

設備名 メーカー 製品名 BT X/Y 台数
横型
横型 マシニングセンター APC搭載 マザック PFH-5800 40 730/730 1
特殊仕様
門型 マシニングセンター
【アングルヘッド(アンギュラヘッド)搭載】
マザック FJV-20 40 560/410 1
立型
立型 マシニングセンター マザック NEXUS-410A 40 560/410 2
立型 マシニングセンター マザック NEXUS-510C 40 1050/510 2
立型 マシニングセンター 森精機 SV-403 40 600/430 1
立型 マシニングセンター 森精機 TV-300 30 420/360 1
立型 マシニングセンター 森精機 ACCUMILL 4000 30 560/430 1

CNC旋盤

設備名 メーカー 製品名 台数
旋盤
CNC旋盤 マザック Super Quick Turn 250 1
CNC旋盤 マザック Super Quick Turn 200 1

放電加工機

設備名 メーカー 製品名 台数
ワイヤーカット放電加工機 ブラザー HS-70A 1

汎用機

設備名 台数
汎用フライス 3
汎用旋盤 3
工具研磨機 5
ボール盤 6
溶接機 2
材料切断機 3


CAD/CAM

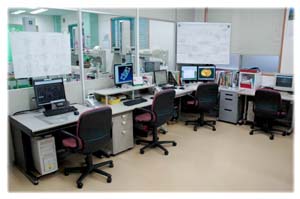

CAD/CAMオペレーティングルーム

設備名 製品名 台数
3次元CAD CATIA V5 1
3次元CAD/CAM EdgeCAM 1
3次元CAD/CAM CimatronE 1
3次元CAD/CAM NCG CAM 1
2.5次元CAD/CAM CAMBASE 1
データ形式は2DがDXF形式、3DがIGES形式を標準フォーマットとして、外部とのデータ受け渡しを行なっています。
社内にFTPサーバー(ファイル転送用サーバー)を設置しているため、サイズの大きいデータでもストレスなく、24時間瞬時に送受信が可能です。
試作案件を取り扱うため、情報漏洩対策その他、セキュリティ対策も万全を期しております。


検査設備

吉川製作所の製品は全て「恒温精密測定室」にて測定が行われています。
「恒温精密測定室」は、年間通して常時22℃に空調設定された検査室です。
CNC3次元測定機を3台、表面粗さ・輪郭・真円度といった各測定機を設置、豊富な測定器具を取り揃え、多様な検査が可能です。
常駐検査員3名を含め、技能検定「機械検査」取得者が4名おり、信頼できる測定を行なっています。
製品納入時には測定データを必ず添付いたします。測定頻度・個数に関してはご要望の通りに対応可能です。
また、測定のみのご依頼もお受けいたしております。

恒温精密測定室

設備名 メーカー 製品名 台数
三次元測定
CNC三次元測定機 (マイクロコード)
【輪郭形状倣い測定対応】
ミツトヨ CRYSTA-Apex S 776 1
CNC三次元測定機 (マイクロコード) 東京精密 SVA1000A 1
CNC三次元測定機 (マイクロコード) ミツトヨ Bright-A504 1
表面粗さ・形状・真円度測定
粗さ・輪郭測定機 (フォームトレーサ) ミツトヨ SV-C524 1
真円度測定機 (ラウンドテスト) ミツトヨ RA-300 1
表面粗さ測定機 (サーフテスト) ミツトヨ SJ-210 1
表面粗さ測定機 (サーフテスト) 東京精密 surfcom 1
各種測定
精密万能投影機 ミツトヨ 1
ロックウェル硬度計 1
工業用内視鏡 1


気密試験(エアーリークテスト)

水没式エアーリークテスト実施のための施設として、気密試験場を設置しています。
鋳造加工品を一貫製作・一貫保証する上で、自社内にて完成品の素材巣検査が可能であることは製品保証上、大きなメリットになります。
吉川製作所では検査対象の製品毎に、自社内で適宜作製したワンオフの治具を用い、厳密かつ臨機応変な検査を可能としています。  またそのノウハウは、自社専用マニュアルとして詳細に記録され、活用されています。
通常の空気圧はもとより、ヘリウムガスによるリークテストも可能です。

気密試験場
